云中邑充電站安裝流程及規范

一、安裝配料

1、主材：

（1）1-10路控制器（掃碼刷卡、刷卡投幣兩用式）

（2）1-20路控制器（掃碼刷卡、刷卡投幣兩用式）

（3）智能刷卡插座（標準型）、刷卡插座集成查詢機

（4）1-2式充電樁

（5）全媒體充電站

（6）插座防雨帽、控制器防雨帽、控制器支架等

2、輔材：

（1）插座

（2）4*8鍍鋅方管

（3）BVR1.5㎡支線連接線

（4）BVR2.5㎡電源連接線（單套系統配置）

（5）BVR4-6㎡電源連接線（4套以下系統主線串聯配置）

（6）油漆（可按照地區差異選擇使用）

（7）1.5 自攻絲、2.5 自攻絲 、4 自轉絲（根據安裝方式差異區別使用也可組合使用）

（8）2.5PVC線槽、16或20pvc穿線管，有安裝地埋式布線時使用防護套管，中間穿穿線管。

（9）插座號碼貼、設備編號貼、明鎖、8個膨脹絲，150膨脹絲。

(10)焊接焊條、電工膠帶等 。

三、安裝方式及辦法

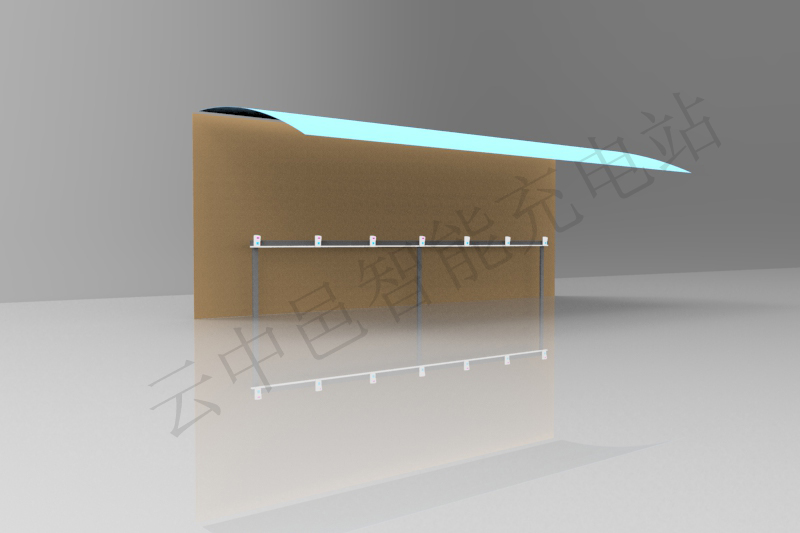

1、根據安裝現場情況的不同，如果能借助車棚橫梁或建筑物墻體的盡量借用。種方式靠墻安裝，需要打線，要做到橫平豎直 。

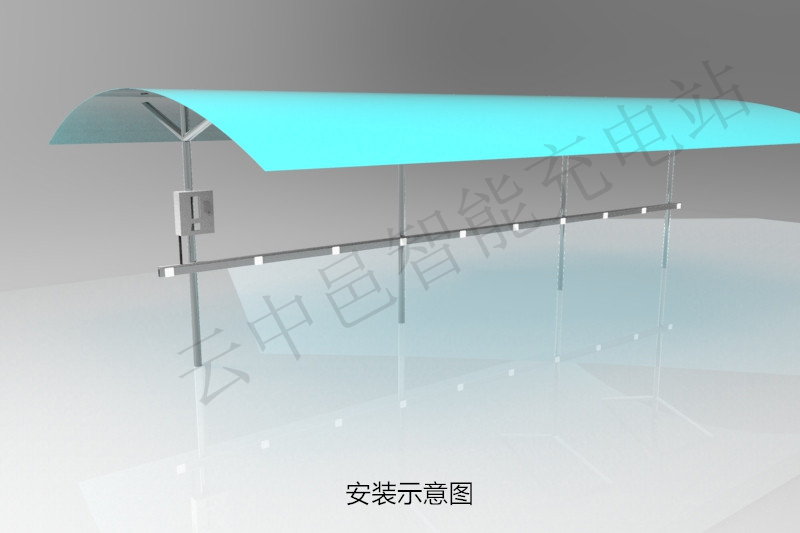

2、第2種安裝主要采用橫梁式安裝，即使用4*8鍍鋅方管進行焊接，立柱高度地上部分70-80公分左右，地埋深度30公分左右，橫梁長度8-10米，插座平均分布安裝在橫梁上，布線要橫平豎直，刷漆要均勻飽和（刷漆可根據物業或地區差異選擇使用）。

3、1-2式充電樁，地埋線深度應在30公分，要加防護套管和穿線管，防護套管中要穿入穿線管，樁體安裝使用膨脹螺絲固定，如無水泥地面，要開挖預埋固定。

4、全媒體充電站，如果沒有安裝的硬化厚度在25公分以上的地面上時，要開挖安裝支墩和回填水泥。如果地面厚度在25公分以上，可以使用150 長度膨脹絲進行固定。

5、立柱式充電樁及系統安裝辦法

1）查看系統配置清單，立柱式主控制器，充電樁，BvR2.5㎡主控電源線，BVR1.5㎡系統連接支線 ，插座，地埋波紋穿線管，16-20pVc 穿線管，彭脹絲，地籠等附件 。

2）確定安裝位置將電源線通過地理挖溝（深20公分）連接到立柱式控制器處，在主控制器位置挖溝（30-35公分）埋入地籠，用混凝土澆灌固定。同時主控制器向系統上5個充電樁采用挖溝（20公分深）進行地理布線。布線時電線先穿入16-20pVc穿線管，然再穿入波紋套管，然后分別連接控制器和充電樁 。

3）1.5平方支線的（火線）紅線是并聯接入控制器，（零線）綠線是將充電樁串聯后接入控制器。切記零，火線不要接反。

 四、安裝及安全注意事項

（一）安裝注意事項

1、安裝前應制作《安裝配置單》，《安裝配置單》是材料投入和結算的依據，經銷商要妥善管理。公司已經提供了配置單樣表可以修改使用?！栋惭b配置單》完成后代理商主管領導（老板）審定后，工隊開始組織領料及施工安排。

2、安裝工隊在安裝時，如果與《安裝配置單》有沖突的地方，應第 一時間通知簽單業務經理，簽單業務經理應及時予以調整，調整后的實際安裝情況安裝工隊?wèi)?yīng)在安裝配置單上做標注文字說明和數量調整。

3、安全管理的第  一責任人為安裝工隊長，第二責任人為業務簽單經理。因?yàn)榘惭b都是電工范圍的性，需要熟知電工知識的安裝工隊，任何安裝人員都必須在安全前提下進行安裝和安裝后的調試工作，為此公司建議代理商設立安全責任激勵獎，全年無任何安全事故，工隊長和調試電工設立3000-5000元安全獎金。此安全獎金如發生一次安全事故全部取消。

4、在接電，高空、穿墻等作業時應考慮安裝現場的實際情況。如因工隊安裝造成的現場損失由工隊負責。

（二）安裝及驗收辦法

1、驗收系統運行的正常性，確保整個系統正常運轉。給安裝工隊配備公用卡，公用卡既是試驗卡又是示范卡應節約合理使用。

2、驗收安裝的可靠、牢固、美觀 。

3、安裝完工后的所有圖片資料，主要是廣告機的位置照片 。

4、安裝完成工隊長應及時登記電表起始度數，并經物業公司簽字確認，一個小區一張電表登記單。代理商可建立電費登記檔案，對全年系統的運行費用進行總結比對。

5、安裝結束安裝工隊長是第  一驗收負責人，應對系統安裝的牢固性、系統安全性進行驗收，并拍照存檔。

（三）存檔資料要件

1、合作協議

2、安裝配置單

3、安裝竣工驗收單單

4、安裝竣工照片

5、小區電表計量表

以上資料代理商應建立歸檔，便于系統運行時的管理。

云中邑股份有限公司
